Pour étudier le système d'injection de la TL1000S, nous avons confectionné un boitier test qui nous permet de réaliser différentes mesures à l'ohmmètre, au voltmètre ou à l'oscilloscope. Ces mesures peuvent se faire en mode statique ou dynamique.
Pour étudier le système d'injection de la TL1000S, nous avons confectionné un boitier test qui nous permet de réaliser différentes mesures à l'ohmmètre, au voltmètre ou à l'oscilloscope. Ces mesures peuvent se faire en mode statique ou dynamique.
|
|---|

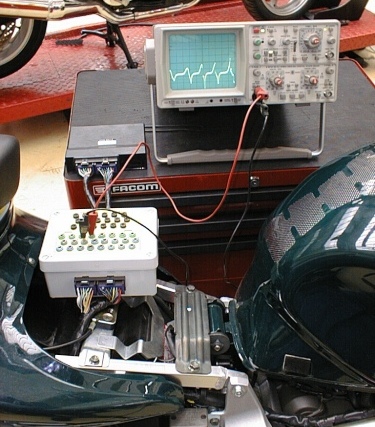

Sur un calculateur et un faisceau électrique d'une TL 1000S, nous avons récupéré les deux connecteurs mâle et femelle du boîtier d'injection. 42 fiches femelles (Ø 4 mm) fixées sur le couvercle du boîtier test sont reliées en dérivation entre les deux connecteurs. Attention à bien respecter les couleurs de fil sous peine de détériorer le calculateur de la moto lors des essais.

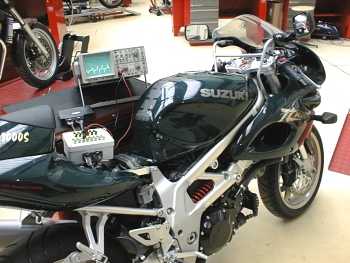

Le boîtier test se branche en série entre le faisceau et le calculateur de la moto. Les fiches sur le couvercle sont numérotées de 1 à 42 en respectant le repérage du manuel constructeur. Ce boîtier peut être utilisé pour vérifier les caractéristiques électriques des différents éléments. Il peut également servir à mesurer des temps d'injection à l'oscilloscope en fonction des modes d'utilisation.
